防排烟风机控制器接线图

消防电气专用元件有：消防泵控制器、稳压给水设备控制器、双电源控制器、消防泵自动巡检控制器、防排烟风机控制器、智能排污水泵控制器等等。之前，消防电气控制器厂家国耀电子已经分享过消防泵控制器接线和消防巡检控制器接线这方面的话题了。应广大客户的需求，接下来，国耀电子还是要分享接线这方面的话题：防排烟风机控制器该如何接线？

风机控制器种类有很多，以国耀电子自主研发、生产、销售的风机控制器为例，有：

1）消防排烟风机控制器

√ GYXF2000-1DF：单速风机控制，后缀分ACX型号，A=常规型，C=RS485功能，X=内置相序缺相检测
√ GYXF2000-2DF：双路单速风机控制，后缀分ACX型号，A=常规型，C=RS485功能，X=内置相序缺相检测
√ GYXF2000-1SF：双速风机控制，后缀分ACX型号，A=常规型，C=RS485功能，X=内置相序缺相检测

2）防排烟分体风机控制器

√ GYXF2000-1DF-F：后缀分FM、FMR型号，FM=常规型，FMR=RS485功能
√ GYXF2000-2DF-F：后缀分FM、FMR型号，FM=常规型，FMR=RS485功能
√ GYXF2000-1SF-F：后缀分FM、FMR型号，FM=常规型，FMR=RS485功能
√ GYXF2000-2SF-F：后缀分FM、FMR型号，FM=常规型，FMR=RS485功能

3）排烟风机控制器（内置电源）

√ GYXF2000-1DF-M：单速风机控制
√ GYXF2000-2DF-M：双路单速风机控制
√ GYXF2000-1SF-M：双速风机控制

4）智能风机控制器

√ GYXF230-1DF：智能单速风机控制
√ GYXF230-2DF：智能双路单速风机控制
√ GYXF230-1SF：智能双速风机控制

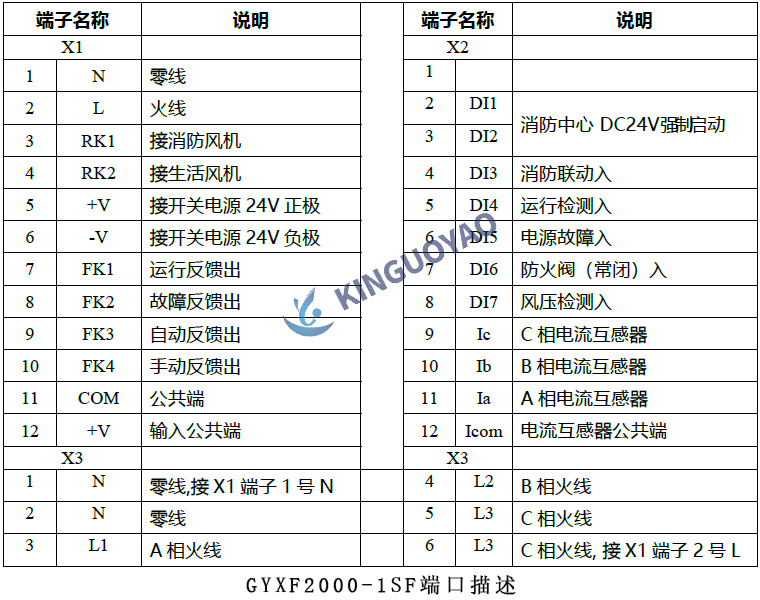

不同型号风机控制器，其接线图和端口描述是不一样的，以防排烟双速风机控制器GYXF2000-1SF为例，查看产品手册可知，其接线图和端口描述如下图：

关于GYXF2000-1SF防排烟双速风机控制器，如还有不懂的地方，可直接查看： GYXF2000-1SF防排烟风机控制器产品手册（PDF资料），当然您也可直接咨询国耀电子技术：177 0665 5263（微信同号） 陈工
